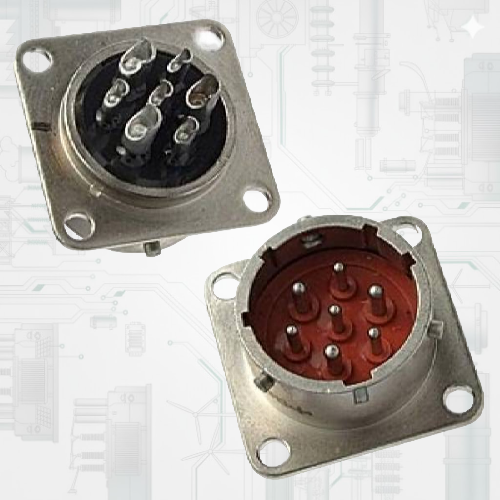

Фото носит ознакомительный характер. Одно изображение может представлять всю серию — внешний вид конкретного изделия может отличаться.
Документация
Оформление заказа
Данная продукция поставляется под заказ, если в описании товара не указан статус наличия и количество. Для оформления заказа напишите нам на почту, указав артикул или название товара.
Нужна помощь?
Задайте вопрос — менеджер ответит в ближайшее время.
СНЦ28-3/39В-1-г-В вилка
Описание товара
Вилка СНЦ28 предназначена для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Относится к группе цилиндрических низкочастотных соединителей с байонетной фиксацией сочлененного положения. Приборная вилка изготавливается в герметичном исполнении без кожуха и сочленяется с розетками СНЦ23 по ТУ ГЕ0.367.241ТУ. Вилка имеет многошпоночную поляризацию корпусов и многопозиционную установку изоляторов, защищающую от несанкционированного сочленения. Монтаж проводов – пайкой. Покрытие контактов – никель. Всеклиматическое исполнение В. Соответствует ТУ 6Р0.364.038ТУ.
Дополнительная информация
Дополнительная информация (общая для всех вилок СНЦ28)
| Диаметр контактов | 1,0 мм, 1,5 мм, 2,0 мм (в зависимости от исполнения). |
| Сопротивление контактов, не более | для Ø 1,0 мм – 15 мОм; для Ø 1,5 мм – 10 мОм; для Ø 2,0 мм – 8 мОм. |
| Сопротивление изоляции | не менее 5000 МОм. |
| Максимальное рабочее напряжение (амплитудное) | 700 В. |
| Токовая нагрузка | зависит от количества контактов и диаметра (рабочий ток на контакт от 3 до 12 А, максимальный от 6 до 20 А – подробнее см. таблицу 1 документации). |
| Скорость утечки гелия | не более 5×10⁻³ Па×см³×с⁻¹ (5×10⁻⁵ л×мкм рт.ст./с). |
| Количество сочленений-расчленений | 500 циклов. |
| Минимальная наработка | 1000 ч. |
| Срок сохраняемости | 15 лет. |
| Диапазон рабочих температур | –60…+155 °С. |
| Синусоидальная вибрация | 1–5000 Гц при ускорении 400 м/с² (40g). |
| Механический удар одиночного действия | 10000 м/с² (1000g). |
| Механический удар многократного действия | 1500 м/с² (150g). |
| Пониженное атмосферное давление | 1,3·10⁻¹⁰ Па (10⁻¹² мм рт. ст.). |
| Сочленение | байонетное. |
| Поляризация | многошпоночная. |
| Монтаж | пайка. |
| Покрытие контактов | никель. |
| Климатическое исполнение | В (всеклиматическое). |
| Технические условия | 6Р0.364.038ТУ. |
| Поставка с заглушками | вилки могут поставляться с эксплуатационными металлическими заглушками (заказываются отдельно). |
