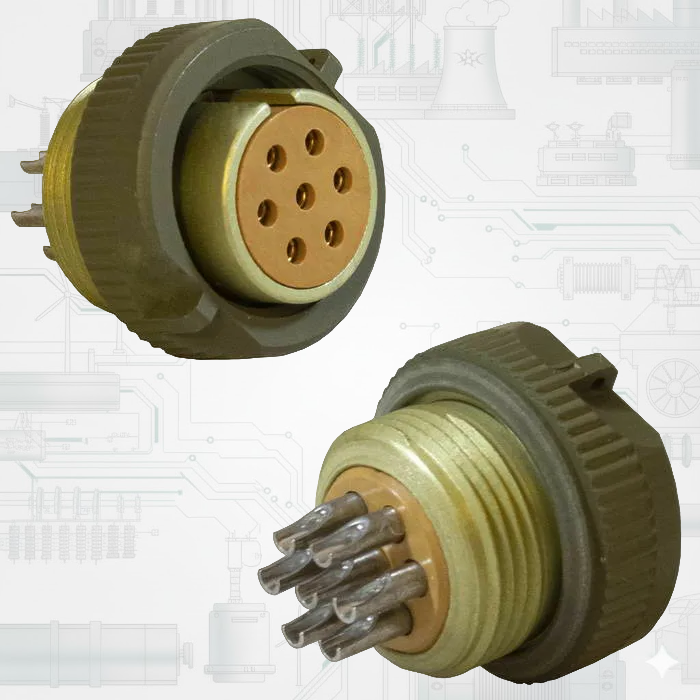

Фото носит ознакомительный характер. Одно изображение может представлять всю серию — внешний вид конкретного изделия может отличаться.
Документация
Оформление заказа
Данная продукция поставляется под заказ, если в описании товара не указан статус наличия и количество. Для оформления заказа напишите нам на почту, указав артикул или название товара.
Нужна помощь?
Задайте вопрос — менеджер ответит в ближайшее время.
РС7БТВ вилка 2020 год
Описание товара
Вилка РС7БТВ предназначена для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Относится к группе цилиндрических низкочастотных соединителей с врубным сочленением (индекс Б в обозначении). Вилка может изготавливаться без кожуха, с металлическим кожухом или пластмассовым кожухом-2. Поляризация корпусов – одношпоночная. Фиксация сочлененного положения обеспечивается устройствами потребителя. Предназначена для внутреннего монтажа во всеклиматическом исполнении ТВ. Контакты диаметром 1 мм с покрытием серебро. Скорость утечки воздуха для герметичных вилок – не более 0,01 л/ч. Соответствует техническим условиям АВ0.364.047ТУ, АШДК.434410.059ТУ.
Дополнительная информация
| Количество контактов | 7 |
| Условный размер корпуса | 12 мм |
| Сочленение | врубное (Б) |
| Исполнение | без кожуха / с металлическим кожухом / с пластмассовым кожухом-2 (уточняется при заказе) |
| Покрытие контактов | серебро |
| Сопротивление контактов | не более 5 мОм |
| Сопротивление изоляции | не менее 1000 МОм |
| Токовая нагрузка | рабочая на каждый контакт – 3 А (для 7 контактов, согласно таблице 1 документации) |
| Максимальное рабочее напряжение (амплитудное) | 200 В |
| Скорость утечки воздуха | не более 0,01 л/ч (для герметичных вилок) |
| Количество сочленений-расчленений | 250 циклов |
| Минимальная наработка | 1000 ч |
| Срок сохраняемости | 15 лет |
| Диапазон рабочих температур | –60…+85 °С |
| Синусоидальная вибрация | 1–5000 Гц при ускорении 147 м/с² (15g) |
| Механический удар одиночного действия | 5000 м/с² (500g) |
| Механический удар многократного действия | 500 м/с² (50g) |
| Пониженное атмосферное давление | 1,3·10⁻⁴ Па (10⁻⁶ мм рт. ст.) |
| Климатическое исполнение | ТВ (всеклиматическое, тропикоустойчивое) |
| Технические условия | АВ0.364.047ТУ, АШДК.434410.059ТУ |
Условия работы, оплаты и доставки: Наличие товара на складе уточняйте по запросу на email: info@vmsfera.tech (на сайте представлена не вся номенклатура). Отгрузка наличия: 1–3 рабочих дня. Доставка: самовывоз (Москва) или бесплатный довоз до терминала СДЭК. Отправка ТК или выдача в ПВЗ по тарифам перевозчика. Работаем с юрлицами и ИП. Минимальная сумма заказа: 5 000 руб. Оплата: 100% предоплата по счету с НДС
